Por ferramentas CNC personalizadas entende-se qualquer ferramenta de corte (uma fresa de topo, uma broca, um macho de roscar, um alargador ou uma ferramenta de forma) concebida e retificada de acordo com a geometria, o material e a tolerância exatos de um trabalho de maquinagem específico, em vez de ser comprada de catálogo. Os fabricantes recorrem a ferramentas CNC personalizadas e a serviços de design de ferramentas CNC profissionais quando as ferramentas de corte padrão não conseguem alcançar um elemento, manter uma tolerância ou trabalhar com rapidez suficiente para manter o custo por peça sob controlo. Em suma, ferramentas CNC de precisão fabricadas para a sua peça podem substituir várias ferramentas padrão, encurtar os tempos de ciclo e tornar os resultados repetíveis desde a primeira peça até à peça número dez mil.
O que são ferramentas CNC personalizadas?
As ferramentas CNC personalizadas são ferramentas de corte específicas para a aplicação, concebidas em função do desenho da peça, do material a maquinar e da configuração da máquina. Uma ferramenta padrão é concebida para fazer muitos trabalhos de forma adequada. Uma ferramenta personalizada é concebida para fazer um único trabalho extremamente bem.
Os engenheiros podem personalizar quase todos os elementos da ferramenta:
- Geometria: Diâmetro, comprimento de corte, alcance, alívio de pescoço, raio de canto, número de canais, ângulo de hélice e ângulo de ponta.
- Substrato: Classe de metal duro integral ou HSS-Co, escolhida em função do material a maquinar.
- Revestimento: Revestimentos PVD como AlTiN, DLC ou nACo, adequados às condições de calor, desgaste e fluxo de aparas.

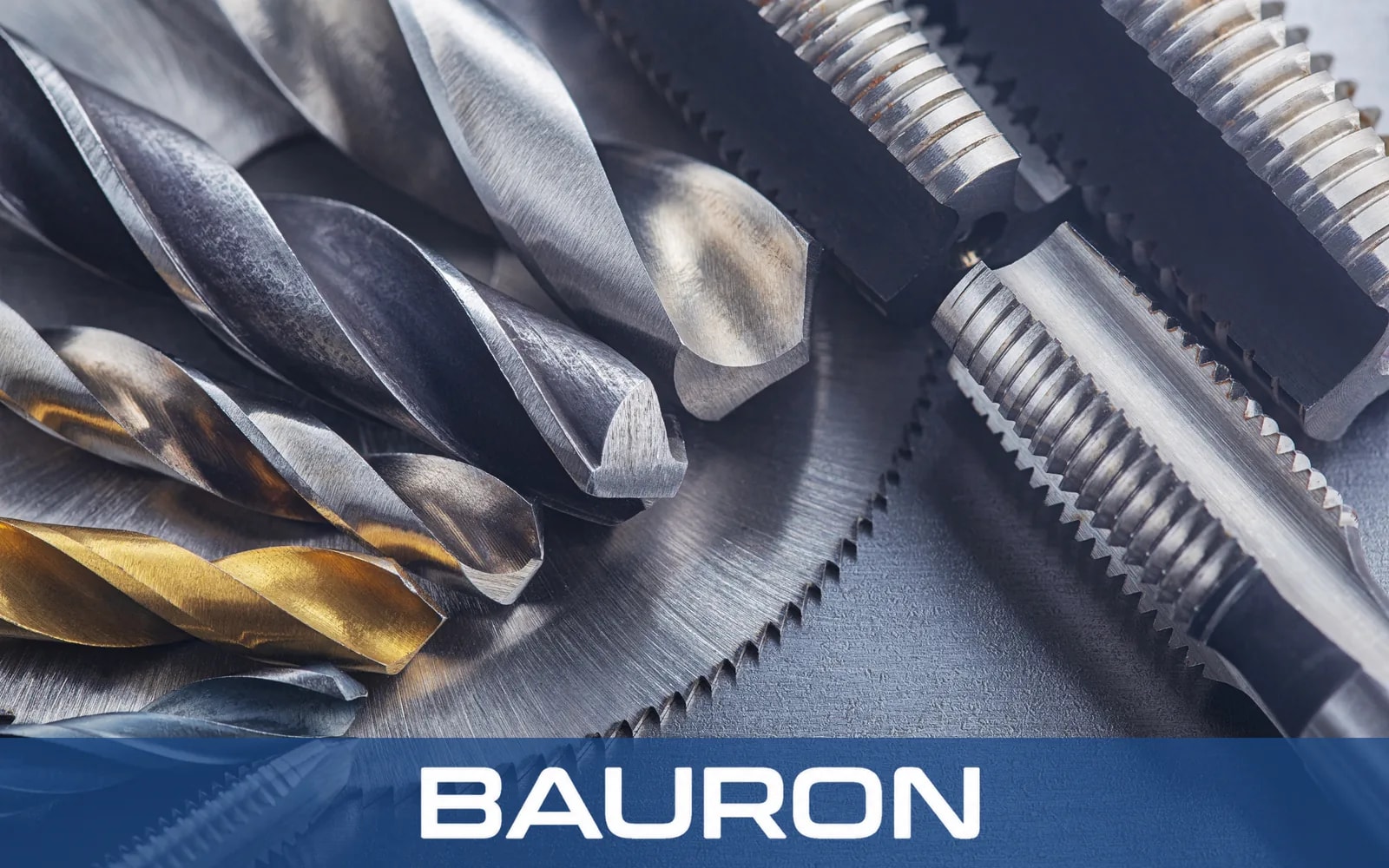

- Forma e função: Brocas escalonadas, ferramentas combinadas, passos de rosca especiais ou um perfil retificado de acordo com o contorno da peça.
- Fornecimento de refrigerante: Canais de refrigeração interna para furos profundos e melhor evacuação de aparas.
Ferramentas CNC personalizadas vs. ferramentas padrão
As ferramentas padrão são construídas para uma compatibilidade alargada, pelo que funcionam em muitos trabalhos, mas raramente são as ideais para um trabalho em particular. As ferramentas CNC personalizadas partem do desenho da sua peça, do material e da máquina, o que permite aos engenheiros ajustar cada dimensão à tarefa. Essa diferença reflete-se no tempo de ciclo, no controlo de tolerâncias e na vida útil da ferramenta. A contrapartida é um preço inicial mais elevado, razão pela qual a escolha certa depende da complexidade da peça e do volume de produção. A tabela abaixo compara as duas opções lado a lado.
| Fator | Ferramenta padrão de catálogo | Ferramenta CNC personalizada |
|---|---|---|
| Base do projeto | Uso geral | A sua peça, o seu material e a sua máquina |
| Operações por ferramenta | Normalmente uma | Pode combinar várias numa só passagem |
| Controlo de tolerâncias | Limitado às especificações de catálogo | Retificada de acordo com a tolerância exigida |
| Mais indicada para | Elementos comuns, séries curtas | Elementos complexos, produção repetitiva |
| Custo inicial | Mais baixo | Mais elevado, normalmente compensado por um menor custo por peça |
Porque é que os fabricantes precisam de ferramentas CNC personalizadas?
Os fabricantes precisam de ferramentas CNC personalizadas quando as ferramentas padrão se tornam o ponto de estrangulamento em termos de qualidade, velocidade ou custo.
As seis razões mais comuns são:
- Elementos de peça complexos: Cavidades profundas, rebaixos, contornos aeroespaciais e roscas não padrão muitas vezes não podem ser alcançados nem formados com ferramentas de catálogo. Um perfil personalizado, um alcance alargado ou um passo especial resolvem diretamente o problema.

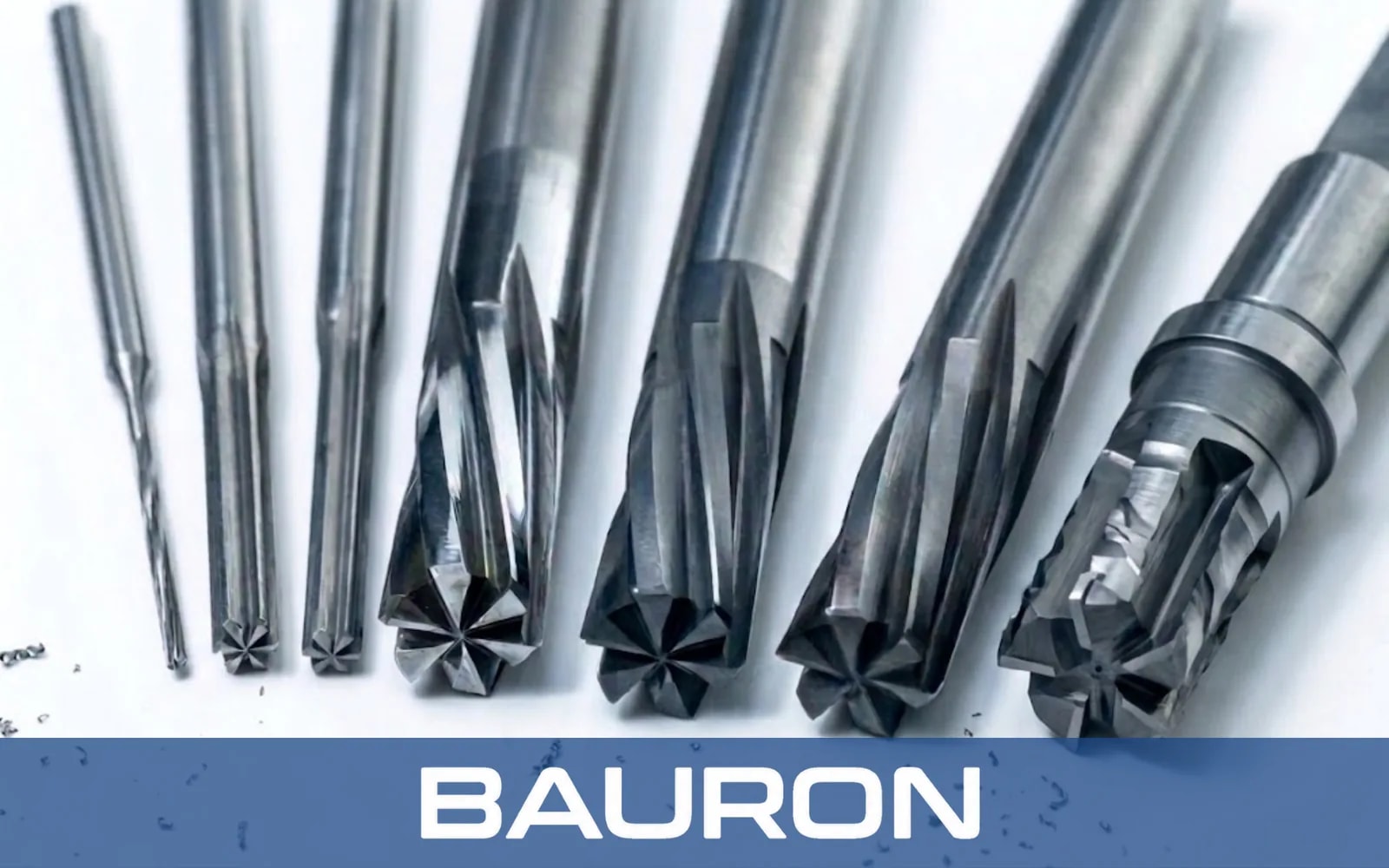

- Tolerâncias mais apertadas: Os alargadores retificados para uma aplicação específica, por exemplo, podem utilizar um passo desigual dos canais para suprimir as vibrações e alcançar uma precisão de furo H7 que as ferramentas de uso geral dificilmente conseguem manter.
- Tempos de ciclo mais curtos: Uma ferramenta combinada pode furar, chanfrar e fazer o escareamento cilíndrico numa única passagem. Menos trocas de ferramenta significam menos tempo de paragem e maior produtividade.
- Maior vida útil da ferramenta: A classe de metal duro, a preparação da aresta e o revestimento corretos para o material da peça minimizam o desgaste, a aresta postiça e a rutura prematura da ferramenta.
- Produção repetível: Quando uma ferramenta é fabricada segundo uma especificação documentada, cada lote tem o mesmo desempenho. Essa consistência é importante em operações automatizadas de grande volume que funcionam sem operadores.
- Menor custo por peça: Uma ferramenta personalizada custa mais à partida, mas as poupanças em tempo de ciclo, refugo, retrabalho e trocas de ferramenta normalmente superam a diferença ao longo de uma série de produção.
Como funciona o processo de design de ferramentas CNC personalizadas
Um projeto de ferramental personalizado bem gerido passa do desenho à ferramenta verificada em cinco etapas:
- Análise dos requisitos e do desenhoOs engenheiros avaliam os seus ficheiros, o material da peça, a máquina e as tolerâncias pretendidas para confirmar a viabilidade.
- Engenharia da ferramentaA equipa seleciona o substrato, ajusta o ângulo de hélice e a geometria dos canais e escolhe o revestimento mais adequado à aplicação.
- Retificação de precisãoA ferramenta é retificada em retificadoras CNC multieixos, idealmente com medição em processo para manter as dimensões.
- Inspeção e documentaçãoO perfil, o batimento e a concentricidade são verificados, e são fornecidos certificados como um Relatório de Ensaio de Materiais (MTR) ou um Certificado de Conformidade (CoC).
- Primeiro o protótipo, depois a produçãoUma série de amostra valida o desempenho na sua máquina antes de o design passar para a produção repetitiva.
Como escolher serviços de design de ferramentas CNC (e porque é que os fabricantes escolhem a Bauron)
O parceiro certo oferece profundidade técnica, qualidade verificada e flexibilidade para escalar a produção.
Procure um fornecedor que ofereça:
- Projetos revistos por engenheiros, e não apenas processamento de encomendas.
- Sistemas de qualidade com inspeção e rastreabilidade completas.
- Tamanhos de lote flexíveis, desde um único protótipo até séries de grande volume.
- Apoio à aplicação após a entrega, incluindo avanços, velocidades e resolução de problemas.
A Bauron, fabricante de ferramentas de precisão, está organizada em torno destes requisitos:

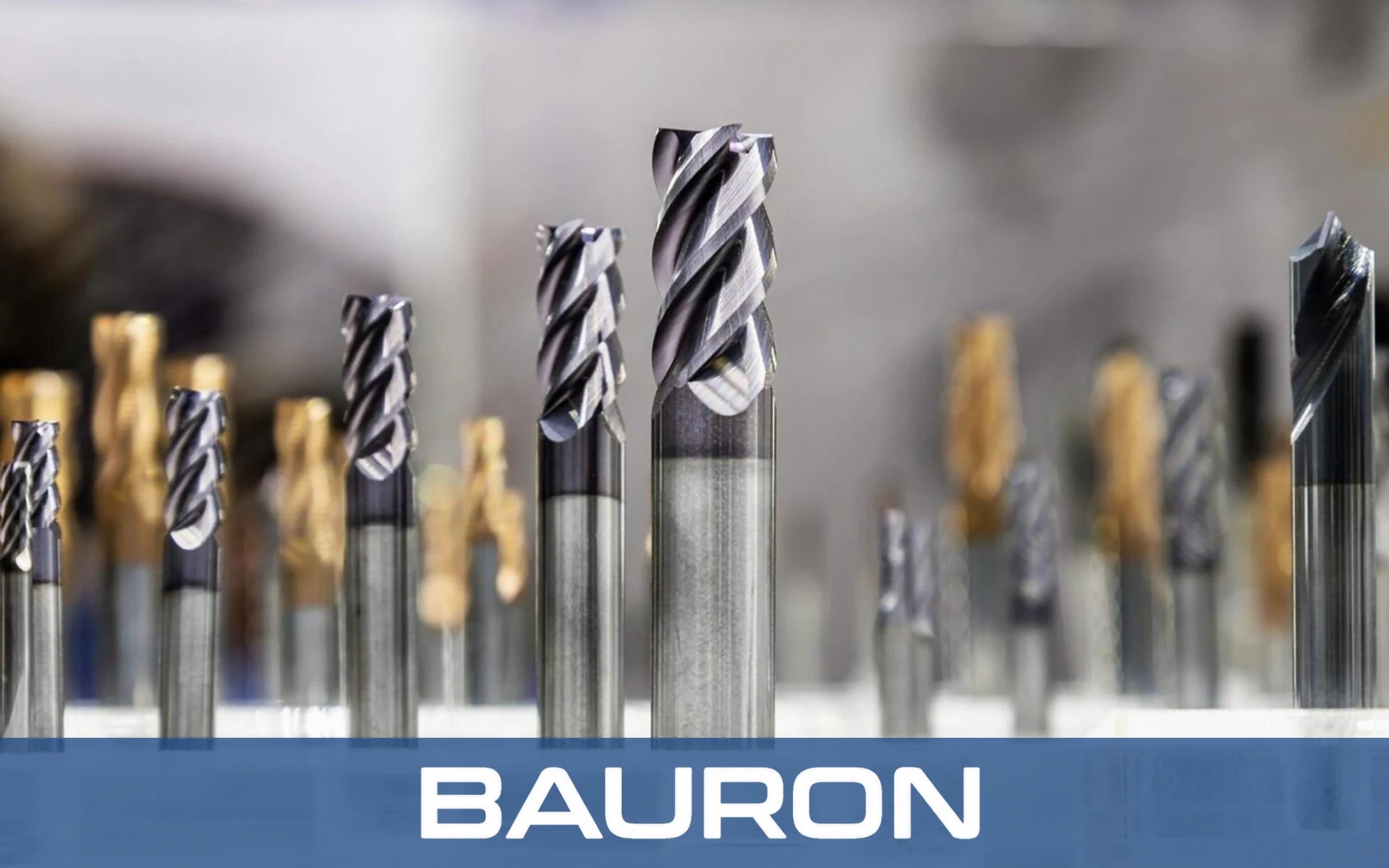

- Quatro famílias de ferramentas personalizadas: fresas, brocas, machos e alargadores, cada uma com um formulário online próprio para pedidos de design.
- Análise de engenharia em cada pedido, além de recomendações para melhorar a fabricabilidade e a eficiência de custos.
- Fabrico com certificação ISO 9001:2015, com inspeção ótica e por CMM a 100% antes da expedição.
- Documentação completa: MTRs, CoCs e rastreabilidade por lote de fusão.
- Sem quantidade mínima de encomenda para protótipos, além de repetibilidade de lote para lote em programas de grande volume.
- Engenharia de aplicação, como a revisão de trajetórias CAM, a otimização de avanços e velocidades e a análise da causa raiz das vibrações.
- Alcance global: clientes servidos em mais de 80 países.
Conclusão: as ferramentas CNC personalizadas transformam os limites da maquinagem em vantagens
As ferramentas CNC personalizadas dão aos fabricantes uma ferramenta concebida para a sua peça exata, em vez de um compromisso de catálogo. O resultado são ciclos mais rápidos, tolerâncias mais apertadas, maior vida útil da ferramenta e um menor custo por peça. Se as ferramentas de corte padrão estão a limitar a sua qualidade ou produtividade, as ferramentas CNC personalizadas concebidas por engenheiros experientes são muitas vezes a solução mais direta.
