Todas as oficinas de maquinagem acabam por encontrar uma peça com que as ferramentas de catálogo têm dificuldade: um perfil a que nada em stock corresponde, uma liga dura que desgasta as fresas de topo demasiado depressa ou um único elemento que exige quatro trocas de ferramenta. Uma ferramenta de corte personalizada resolve estes problemas porque é concebida em função do trabalho, e não do catálogo. Este guia explica o que são ferramentas CNC personalizadas, os principais tipos de ferramentas de corte especiais (de uma fresa de topo personalizada a uma broca combinada), as vantagens das ferramentas personalizadas em metal duro e quando o ferramental personalizado compensa.
O que é uma ferramenta de corte personalizada?
Uma ferramenta de corte personalizada é uma ferramenta CNC projetada e fabricada para uma aplicação de maquinagem específica, em vez de ser escolhida num catálogo padrão. A sua geometria, dimensões, substrato e revestimento são concebidos em função do elemento da peça, do material a maquinar, da configuração da máquina e da tolerância exigida. O objetivo é maquinar o elemento com mais precisão, mais rapidez ou em menos operações do que as ferramentas padrão permitem.
As fresas de topo, brocas, alargadores e machos de roscar padrão dão boa resposta à maior parte da maquinagem do dia a dia. O ferramental personalizado justifica-se quando um trabalho ultrapassa os seus limites, como contornos complexos em peças aeroespaciais, furos com tolerâncias apertadas em componentes médicos ou elementos repetitivos na produção em grande volume para o setor automóvel.

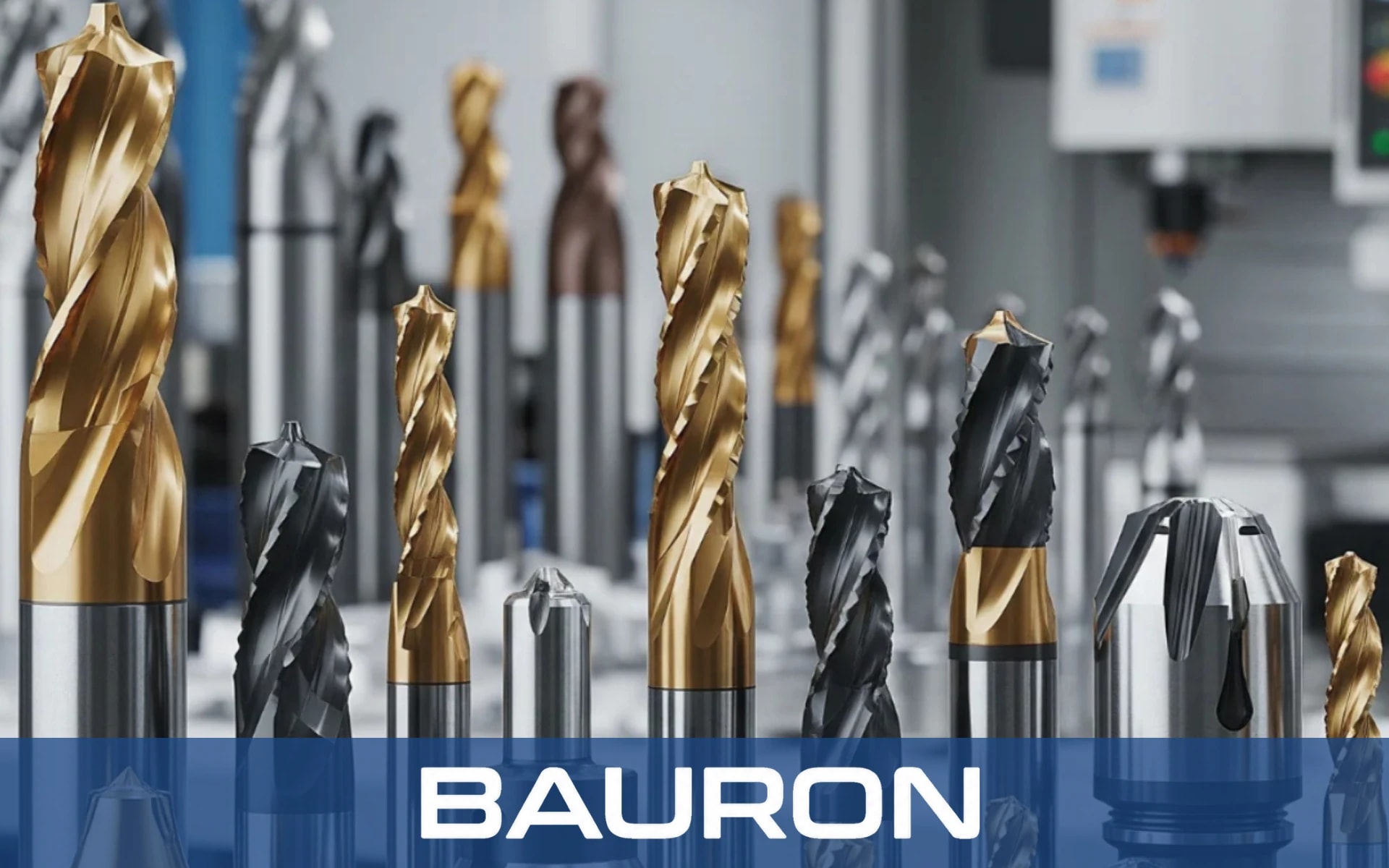

A maioria das ferramentas de corte personalizadas é retificada a partir de metal duro integral, pela sua dureza e resistência ao desgaste. Depois, recebe um revestimento PVD, como AlTiN, DLC ou nACo, adequado ao material a maquinar.
Tipos de ferramentas de corte personalizadas

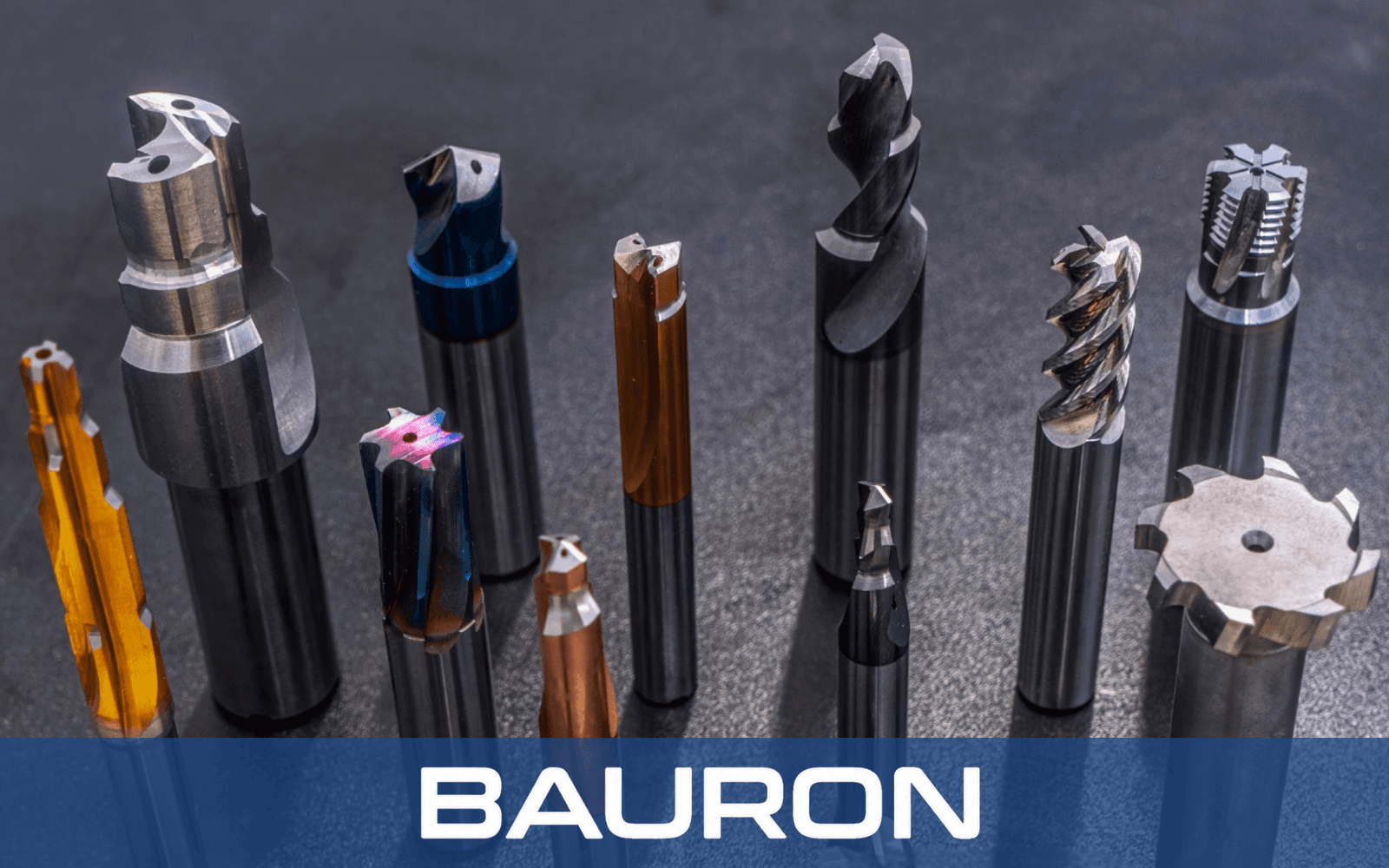

As ferramentas de corte personalizadas apresentam-se em várias formas comuns, cada uma concebida para resolver um problema de maquinagem diferente:
- Fresa de topo personalizada: Diâmetro, alcance, alívio de pescoço, número de canais, ângulo de hélice ou raio de canto especiais para caixas profundas, paredes finas e montagens propensas a vibrações.
- Ferramentas de forma: Maquinam um perfil completo, como um raio, uma ranhura ou um contorno, numa única passagem.

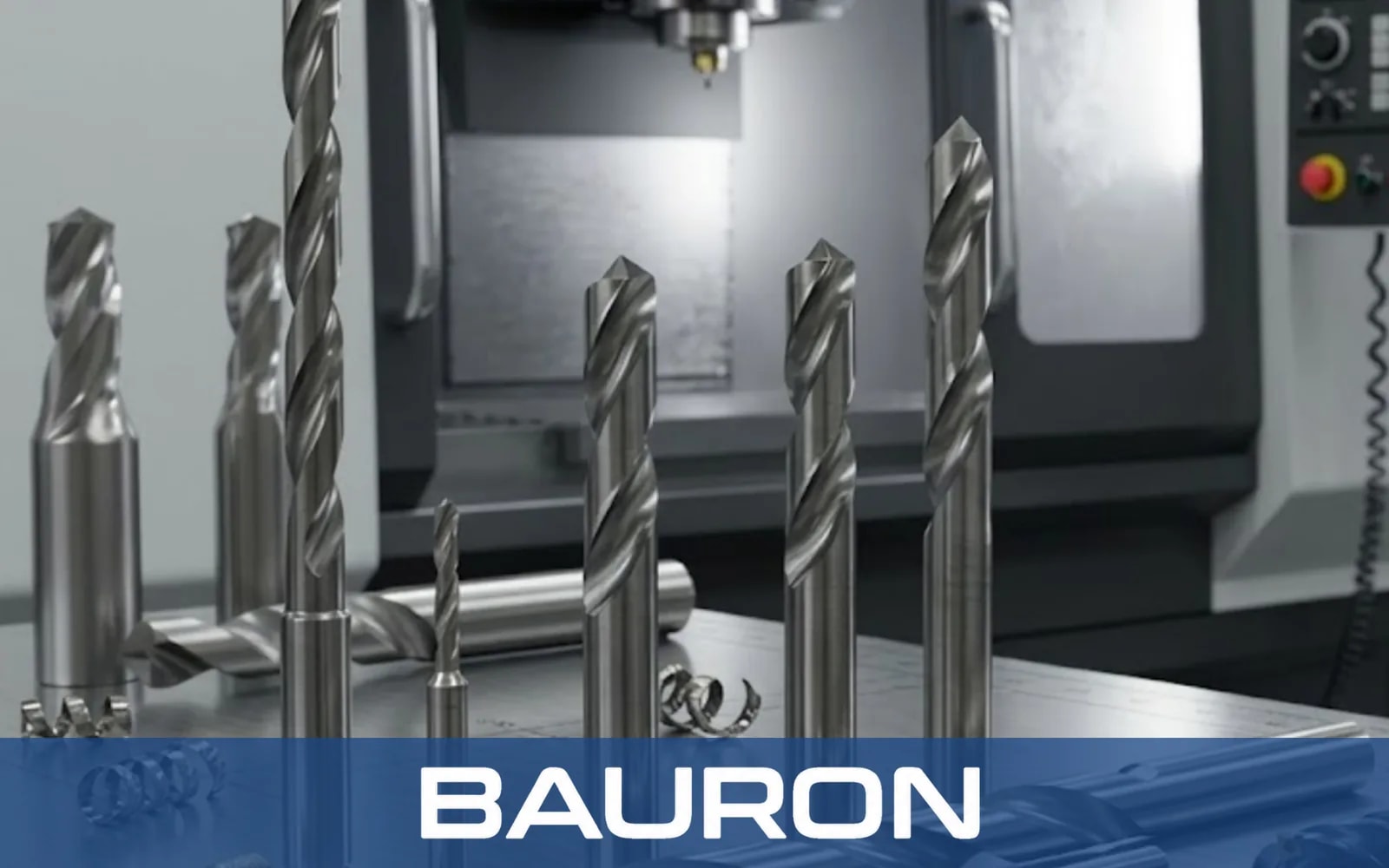

- Brocas escalonadas: Dois ou mais diâmetros numa só operação para furos com escareamento cilíndrico e furos escalonados.

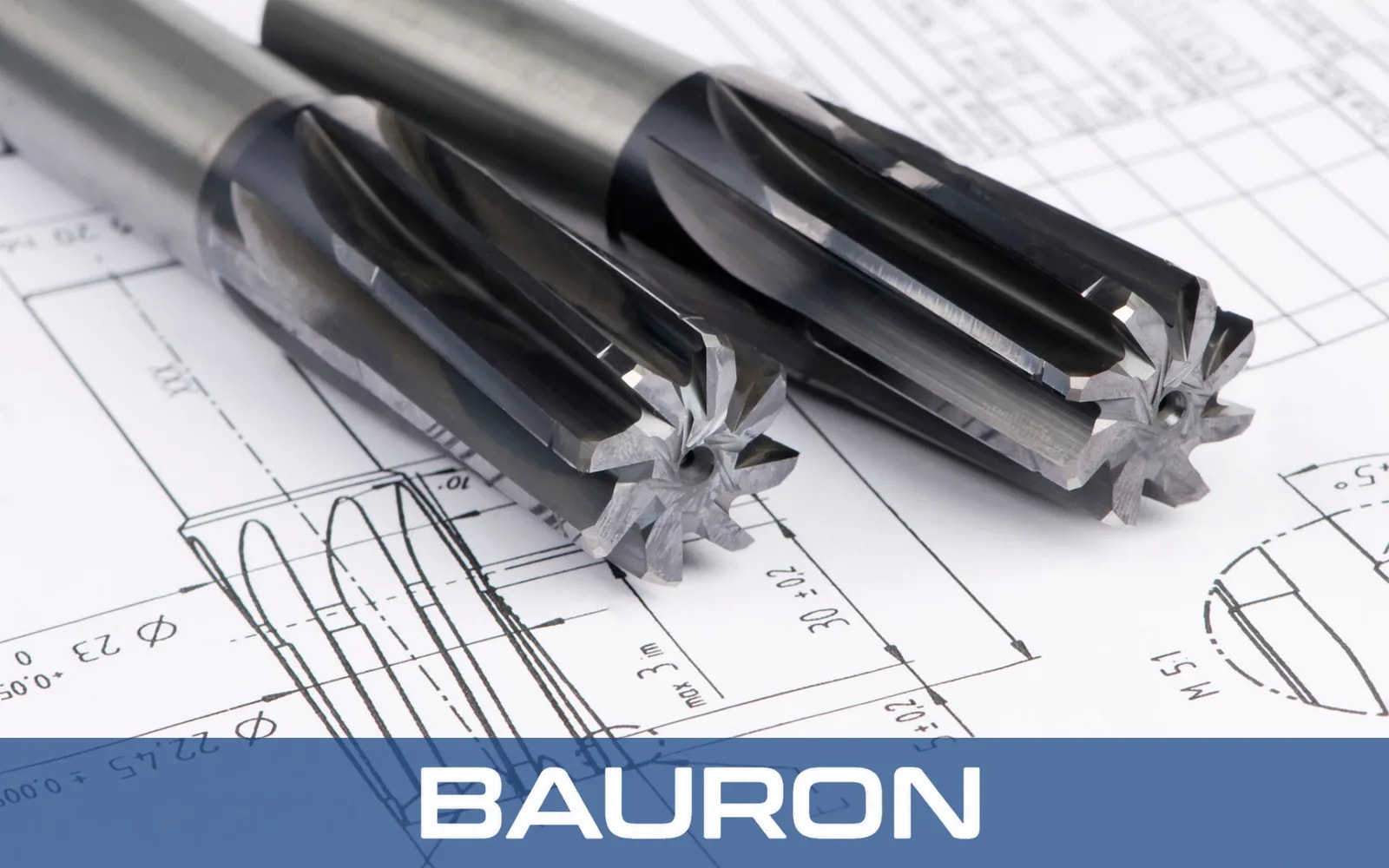

- Alargadores personalizados: Fazem o acabamento de furos com diâmetros não padrão ou tolerâncias apertadas, como H7.
- Machos personalizados: Produzem passos, perfis ou dimensões de rosca especiais, em versões de corte ou de laminação.
- Fresas de perfil especial: Maquinam caudas de andorinha, ranhuras em T, rebaixos e outras formas que as ferramentas padrão não conseguem alcançar.
Vantagens do ferramental personalizado e quando o utilizar
A ferramenta de corte personalizada certa melhora mais do que uma única operação. Pode aumentar a produtividade, a qualidade e a consistência ao longo de toda uma série de produção.
Principais vantagens das ferramentas CNC personalizadas:
- Menos operações e trocas de ferramenta: Uma única ferramenta faz o trabalho de várias, reduzindo o tempo de paragem do fuso e os erros de posicionamento.
- Tempos de ciclo mais curtos: Maquinar um elemento numa única passagem poupa tempo em cada peça, e a poupança multiplica-se ao longo de uma série de produção.
- Dimensões consistentes: O controlo de qualidade torna-se mais fácil: quando uma única ferramenta forma todo o elemento, as suas dimensões mantêm-se iguais de peça para peça.
- Maior vida útil da ferramenta em materiais duros: Geometrias e revestimentos especializados gerem o calor, o desgaste e o fluxo de aparas em titânio, Inconel e aço endurecido.
- Melhor acabamento superficial: Um design de canais e um ângulo de hélice otimizados reduzem as vibrações e a trepidação.
- Menor custo por peça: O tempo de máquina poupado e a redução do refugo compensam muitas vezes o preço mais elevado da ferramenta.
Ferramentas de corte personalizadas vs. padrão
| Fator | Ferramenta de corte padrão | Ferramenta de corte personalizada |
|---|---|---|
| Base do projeto | Uso geral numa grande variedade de peças | Um elemento específico da peça |
| Geometria | Dimensões e perfis de catálogo | Qualquer diâmetro, comprimento, escalonamento ou perfil |
| Disponibilidade | Normalmente em stock | Fabricada por encomenda |
| Preço por ferramenta | Mais baixo | Mais elevado |
| Custo por peça | Pode aumentar com operações adicionais | Muitas vezes mais baixo em produção repetitiva |
| Mais indicada para | Elementos comuns e protótipos | Elementos complexos, materiais duros, trabalhos repetitivos |
Quando deve utilizar uma ferramenta de corte personalizada?
Considere ferramental personalizado quando:
- Um único elemento exige três ou mais ferramentas padrão para ser concluído.
- O trabalho se repete com frequência ou é produzido em grande volume.
- A peça tem um perfil, escalonamento ou rebaixo a que nenhuma ferramenta de catálogo corresponde.
- As ferramentas padrão se desgastam rapidamente no seu material.
- Enfrenta o mesmo problema de vibração, acabamento ou deriva dimensional em todas as séries.
As ferramentas padrão continuam a ser a melhor escolha para protótipos com designs em evolução, séries muito curtas e elementos comuns que já cumprem os objetivos de tolerância e de tempo de ciclo.
Quando deve utilizar uma ferramenta de corte padrão?
Uma ferramenta personalizada nem sempre é a resposta certa. As ferramentas de corte padrão são normalmente a melhor escolha quando:
- A peça é um protótipo ou o seu design ainda está a mudar.
- O trabalho é pontual ou uma série muito curta que não permite compensar o custo de projeto e o prazo de entrega.
- O elemento é genérico, como um furo, uma ranhura ou uma caixa padrão.
- Uma ferramenta padrão já cumpre os seus objetivos de tolerância, acabamento e tempo de ciclo.
- Precisa da ferramenta de imediato e não pode esperar por um design fabricado por encomenda.
Como a Bauron fabrica ferramentas personalizadas em metal duro
A Bauron transforma o seu desenho numa ferramenta pronta para produção em cinco etapas:
- Análise do desenhoOs nossos engenheiros analisam os seus ficheiros STEP, DXF ou PDF para determinar a viabilidade.
- Geometria e metalurgiaO substrato de metal duro, o ângulo de hélice e o revestimento PVD são otimizados para o seu material e a sua máquina.
- Retificação de precisãoAs ferramentas são retificadas em centros de retificação CNC multieixos com metrologia em processo.
- Inspeção e certificaçãoCada ferramenta é inspecionada por meios óticos e por CMM, com relatórios de ensaio de materiais, um Certificado de Conformidade e rastreabilidade completa.
- Apoio à aplicaçãoOs engenheiros ajudam a otimizar avanços e velocidades, rever trajetórias CAM e resolver problemas de vibração.
A Bauron tem certificação ISO 9001:2015, não exige quantidade mínima de encomenda e dá resposta a tudo, desde ferramentas protótipo individuais até à produção em grande volume.
Obtenha a ferramenta de corte personalizada certa para a sua aplicação
Uma ferramenta de corte personalizada é a escolha inteligente quando as ferramentas padrão acrescentam operações, se desgastam demasiado depressa ou não conseguem manter a sua tolerância. De uma fresa de topo personalizada a uma broca combinada ou a um macho para roscas especiais, as ferramentas CNC personalizadas concebidas para o efeito podem encurtar os tempos de ciclo, melhorar a consistência e reduzir o seu custo por peça. Para protótipos e elementos comuns, as ferramentas padrão continuam a fazer sentido, e o parceiro certo dir-lhe-á de qual precisa.
Tem dificuldades com um elemento que as ferramentas padrão não conseguem resolver? Envie o desenho da sua peça aos engenheiros da Bauron para uma análise de viabilidade e um orçamento de ferramental personalizado. Solicite um orçamento ou pergunte a um engenheiro e comece hoje mesmo.
